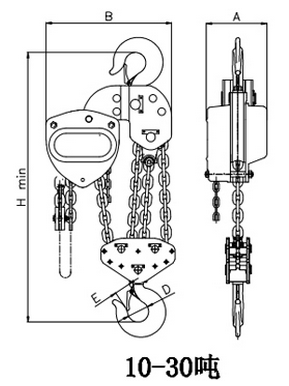

TXK手拉葫蘆結構圖：
TXK10T手拉葫蘆技術參數：
| 型號 | CB-B | |||||||||
| 起重量 | 500 | 1000 | 1500 | 2000 | 3000 | 3000 | 5000 | 10000 | 20000 | |
| 起重鏈 | 行數 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 |
| 直徑x節距 | 5x15 | 6x18 | 7x21 | 8x24 | 10x30 | 7x21 | 10x30 | 10x30 | 10x30 | |
| 手拉力(N) | 240 | 250 | 265 | 335 | 363 | 260 | 360 | 380 | 620 | |
| 凈重(不含鏈條）(kg) | 4.8 | 6.8 | 11.8 | 12.1 | 21.2 | 14.7 | 24.5 | 48.8 | 80 | |
| 起升高度3m鏈條重量 | 1.8 | 2.6 | 3.5 | 4.4 | 6.9 | 7 | 11.3 | 22.6 | 45.2 | |
| 外 形 尺 寸 | A(mm) | 132 | 151 | 173 | 175 | 176 | 190 | 189 | 189 | 215 |
| B(mm) | 148 | 172 | 196 | 210 | 230 | 250 | 280 | 463 | 650 | |
| D(mm) | 30 | 30 | 36 | 36 | 40 | 40 | 50 | 65 | 85 | |
| E(mm) | 35 | 37 | 45 | 45 | 50 | 50 | 64 | 80 | 95 | |
| H min(mm) | 345 | 376 | 442 | 470 | 565 | 600 | 688 | 780 | 880 | |
